| horizontalno bušenje sa navođenjem |
|
| |
Prije početka rada odredi se željena
horizontalna i vertikalna pozicija bušotine. Trodimenzionalno
upravljana bušeća glava buši tunel visokoltačnom tekućinom.
Tekuća suspenzija vode i bentonita iznosi isprani materijal
u ulazno-izlazne jame.
Nakon uspješno izvedenog osnovnog bušenja koje se prati centimetarskom
točnošću, zamjenjuje se glava za osnovno bušenje glavom za
proširivanje i obavlja proširivanje na željeni profil u povratnom
kretanju. |
 |
|
| Neposredno iza glave proširivača
pričvršćene su cijevi, vodovi, jednom riječju produkt uvlačenja.
Samo uvlačenje se radi blago i bez oštećenja jer se produkt
nalazi u suspenziji bentonita koja smanjuje trenje, odnosno
povećava klizavost. |
 |
|
| |
|
| |
 |

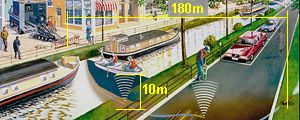

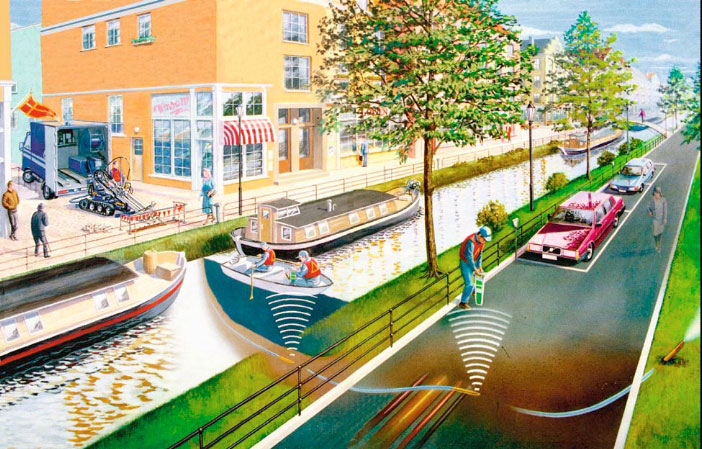

Trodimenzionalnim određivanjem
mjesta bušeće glave mogu se zaobići prepreke. Utvrđivanje
mjesta temelji se na elektro-magnetskim valovima, koji zrače
iz odašiljača koji se nalazi u bušećoj lanceti. Prijemnik
mjeri takve elektro-magnetske valove. Na osnovu podataka mjerenja
permanentno se određuje položaj bušeće glave. |
|
| Bušeća suspenzija je važan dio HDD postupka
- ispire tlo, isprani materijal prenosi u jame, podupire (stabilizira)
mikro tunel i smanjuje trenje na bušećem alatu i produktima uvlačenja.
Bušeća suspenzija proizvodi se iz vode i bentonita specifično
prema gradilištu. Bentonit se pretežno sastoji iz prirodnog glinenog
minerala. Omjer miješanja vode i bentonita ovisi o fizikalnim
parametrima tla, koji su obuhvaćeni geofizikalnim predizvještajem.
Postavljena cijev je bez naprezanja okružena smjesom bušeće suspenzije
i ispranim tlom. U bušeću suspenziju polažemo produkte, za koje
postoji potvrda da nisu štetni za okolinu.
|
| |
|
